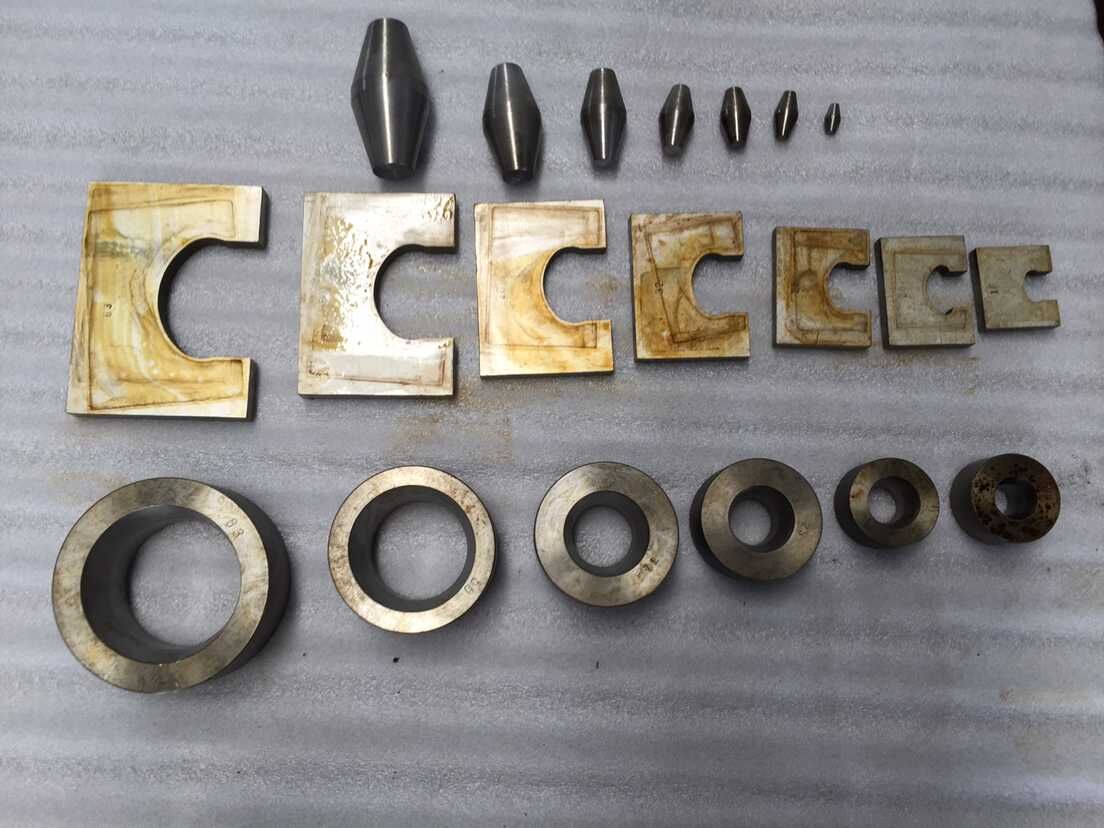

電工套管量規卡規

一， 產品用途：適用于以塑料絕緣材料制成的，用于建筑物或構筑物內保護并保障電線或電纜布線的園形電工套管。

二， 適用標準：《JG 3050-1998 電工套管》

三，技術參數

1.套管最大外徑量規包括七件，

制造公差：－0.01mm

尺寸分別為：

量規規格：16、20、25、32、40、50、63。

內孔直徑：16.04、20.04、25.04、32.04、40.04、50.04、63.04。

量規直徑：45、45、60、70、70、85、100

2，套管最小外徑量規包括七件，

制造公差：－0.01mm

尺寸分別為：

量規規格：16、20、25、32、40、50、63。

內孔尺寸：15.7、19.7、24.6、31.6、39.6、49.5、62.4。

量規標準厚度：8、9、9、10、10、12、12,

3，半硬質套管、波紋套管最小外徑量規包括七件，

制造公差：－0.01mm

尺寸分別為：

量規規格：16、20、25、32、40、50、63。

內孔尺寸：15.7、19.7、24.6、31.6、39.6、49.5、62.4。

量規直徑：45、45、60、70、70、85、100

4，套管最小內徑量規包括七件，

制造公差：-0.01mm

外形尺寸：11.9、15.5、20.3、26.3、34.1、42.8、55.2。

尺寸分別為：

量規規格：16、20、25、32、40、50、63。

量規直徑：11.9、15.5、20.3、26.3、34.1、42.8、55.2,

5，螺紋量規包括七件，

制造公差：±0.005

內孔直徑：16.09、20.09、25.09、32.09、40.09、50.09、63.09。

尺寸分別為：

量規規格：M16、M20、M25、M32、M40、M50、M63。

量規直徑：45、45、60、70、70、85、100

6，半硬質套管及波紋套管彎曲后最小內徑量規包括七件，

制造公差：+0.05mm

外形尺寸：8.6、11.3、14.6、19.4、25.0、31.7、41.0

尺寸分別為：

量規規格：16、20、25、32、40、50、63。

量規直徑：8.6、11.3、14.6、19.4、25.0、31.7、41.0,7，

7，硬質套管彎曲后最小內徑量規包括三件，

制造公差：+0.05mm

外形尺寸：10.2、13.1、16.8

尺寸分別為：

量規規格：16、20、25。

量規直徑：10.2、13.1、16.8
